Z941H電動法蘭閘閥

產品簡介
本公司的電動法蘭閘閥是由閘閥閥體配用多回轉式電動執行器，使閥板作上下直線運動，實現遠程控制閥位開關，方便快捷。電動法蘭閘閥適用于公稱壓力PN16～160MPa,工作溫度≤-29℃～
訂購熱線：13250886677
產品介紹

Z941H電動法蘭閘閥

一、電動法蘭閘閥 產品概述

本公司的電動法蘭閘閥是由閘閥閥體配用多回轉式電動執行器，使閥板作上下直線運動，實現遠程控制閥位開關，方便快捷。電動法蘭閘閥適用于公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～500℃的石油、化工、水力、火力電站多種系統的管路上實現遠程控制閥位開關，切斷或接通管路介質。電動契式閘閥適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。



二、電動法蘭閘閥 產品特點

1、閘閥是常用的截斷閥之一，主要用來接通或截斷管路中的介質; 閘閥適用的壓力、溫度及口徑范圍很大，適用于中、大口徑的管道。

2、楔式剛性單閘板結構簡單，尺寸小，使用比較良好，它適用于常溫、中溫的多種介質和壓力的環境。主要用于給排水、煤氣、電力、冶金、石油、化工、輕紡以及城建等行業，在蒸汽、水、油類介質的管路上作啟閉用。

3、流體阻力小。閘閥閥內部介質通道是直通的，介質流經閘閥時不改變其流動方向，因而流動阻力較小。

4、啟閉較省力。啟閉時閘板運動方向與介質流動方向相垂直。與截止閥相比，閘閥的啟閉較為省力。

5、介質流動方向一般不受限制。介質可從閘閥兩側任意方向流過，均能達到接通或截斷的目的。便于安裝，適用于介質的流動方向可能改變的管路中。


三、電動法蘭閘閥 主要設計規范

設計與制造 GB/T12234
連接端尺寸 結構長度 GB/T12221
法蘭尺寸 JB79
檢驗與試驗 JB/T9092
材 料 碳鋼 GB/T12229
不銹鋼 GB/T12230
標 志 GB/T12220
供 貨 JB/T7928
















四、電動法蘭閘閥 主要零件材料

閥體、閥蓋 閥板 閥座 閥桿 填料 適用介質 適用溫度(≤℃)
WCB WCB+D507MO  D577 2Crl3 柔性石墨 水、油品、蒸汽 425
ZGlCr5MO ZGlCr5M0+ Stellite12 1Crl8Ni9+ Stellite6 25Cr2M01VA 柔性石墨 水、油品、蒸汽 550
ZGlCrl8Ni9Ti Crl了Ni2 1Crl8Ni9+ Stellite6 1Crl8Ni9Ti PTFE 硝酸類、堿類 200
ZG00Crl7Nil4M02 316L+ Stellite12 316L+Stel1ite6 316L PTFE 尿素、甲銨液、磷酸 200

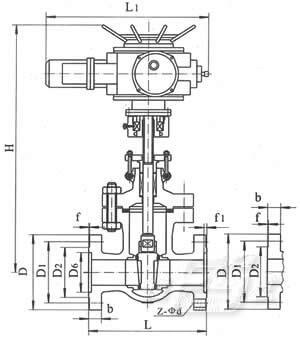

外形結構圖
外形結構圖外形結實物圖


五、電動法蘭閘閥 安裝連接尺寸

公稱壓力 PN(MPa) 公稱通徑 DN(mm) 標準值 參考值 電裝型號
L D D1 D2 D6 b f f1 Z-φd L1 H 質量(kg)
1.6 50 250 160 125 100 / 16 3 / 4-φ18 590 678 90 DZWl0A
65 265 180 145 120 / 18 3 / 4-φ18 590 693 96 DZWl5A
80 280 195 160 135 / 20 3 / 8-φ18 590 755 108 DZW20A
100 300 215 180 155 / 20 3 / 8-φ18 590 820 126 DZW20A
150 350 280 240 210 / 24 3 / 8-φ23 590 994 199 DZW20A
200 400 335 295 265 / 26 3 / 12-φ23 590 1138 254 DZW30A
250 450 405 355 320 / 30 3 / 12-φ25 810 1409  310 DZW45A
300 500 460 410 375 / 30 4 / 12-φ25 810 1588 391 DZW60
350 550 520 470 435 / 34 4 / 16-φ25 830 1755 729 DZW90
400 600 580 525 485 / 36 4 / 16-φ30 830 1902 992 DZWl20
450 650 640 585 545 / 40 4 / 20-φ30 870 214l 1168 DZWl80
500 700 705 650 608 / 44 4 / 20-φ34 870 2276 1222 DZW250
600 800 840 770 718 / 48 5 / 20-φ41 870 2474 1376 DZW250
2.5 50 250 160 125 100 / 20 3 / 4-φ18 590 678 95 DZWl0A
65 265 180 145 120 / 22 3 / 4-φ18 590 693 99 DZWl5A
80 280 195 160 135 / 22 3 / 8-φ18 590 755 113 DZW20A
100 300 230 190 160 / 24 3 / 8-φ23 590 820 132 DZW20A
150 350 300 250 218 / 30 3 / 8-φ25 590 934 206 DZW30A
200 400 360 310 278 / 34 3 / 12-φ25 590 1138 257 DZW30A
250 450 425 370 332 / 36 3 / 12-φ30 810 1409 317 DZW45A
300 500 485 430 390 / 40 4 / 16-φ30 810 1588 412 DZW60A
350 550 550 490 448 / 44 4 / 16-φ34 830 1750 750 DZW90
400 600 610 550 505 / 48 4 / 16-φ34 830 1902 1042 DZWl20
450 650 660 600 555 / 50 4 / 20-φ34 870 2141 1275 DZWl20
500 700 730 660 610 / 52 4 / 20-φ41 870 2276 1420 DZWl80
600 800 840 770 718 / 56 5 / 20-φ41 870 2474 1522 DZW250
4．0 50 250 160 125 100 88 20 3 4 4-φ18 590 69l 95 DZWl0A
65 280 180 145 120 110 22 3 4 8-φ18 590 711 102 DZWl5A
80 310 195 160 135 12l 22 3 4 8-φ18 590 775 115 DZW20A
100 350 230 190 160 150 24 3 4．5 8-φ23 590 871 163 DZW20A
150 450 300 250 218 204 30 3 4．5 8-φ25 590 1028 219 DZW30A
200 550 375 320 282 260 38 3 4．5 12-φ30 590 1325 373 DZW45A
250 650 445 385 345 313 42 3 4．5 12-φ34 810 1400 480 DZW60A
300 750 510 450 408 364 46 4 4．5 16-φ34 830 1653 686 DZW90
350 850 570 510 465 422 52 4 5 16-φ41 870 179l 1021 DZWl20
400 950 655 585 535 474 58 4 5 20-φ4l 870 2092 1450 DZWl80
500 1150 755 670 612 576 62 4 5 20-φ4l 1170 2465 2150 DZW250
6.4 50 250 175 135 105 88 26 3 4 4-φ18 590 790 102 DZWl5A
65 280 200 160 130 110 28 3 4 8-φ18 590 840 106 DZW20A
80 310 210 170 140 12l 30 3 4 8-φ18 590 890 123 DZW20A
100 350 250 200 168 150 32 3 4．5 8-φ23 590 1020 154 DZW30A
150 450 340 280 240 204 38 3 4．5 8-φ25 590 1290 317 DZW30A
200 550 405 345 300 260 44 3 4．5 12-φ30 590 1475 437 DZW45A
250 650 470 400 352 313 48 3 4．5 12-φ34 810 1500 606 DZW60A
300 750 530 460 412 364 54 4 4．5 16-φ34 830 1820 732 DZW90





















































































六、電動法蘭閘閥 產品選型

（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。

（2）執行器參數：電源電壓、控制方式(開關型，調節型)、控制信號(4-20mA,1-5V)、作用方式(電-開式，電-關式)盡量詳細提供以上技術參數，方便我公司生產及技術人員為您準確選型。如有疑問.您可以致電給我們！
