電動刀型閘閥Z973F、Z973H

產品簡介
電動刀型閘閥Z973F、Z973H驅動方式由電動驅動并且對夾式連接、明桿平行式剛性單閘板，Z973F 閥座密封面材料為氟塑料、Z973H 閥座密封面材料為不銹鋼，公稱壓力 PN6~16，閥體材料為碳素
訂購熱線：13250886677
產品介紹
電動刀型閘閥Z973F、Z973H驅動方式由電動驅動并且對夾式連接、明桿平行式剛性單閘板，Z973F 閥座密封面材料為氟塑料、Z973H 閥座密封面材料為不銹鋼，公稱壓力 PN6~16，閥體材料為碳素鋼的閘閥。

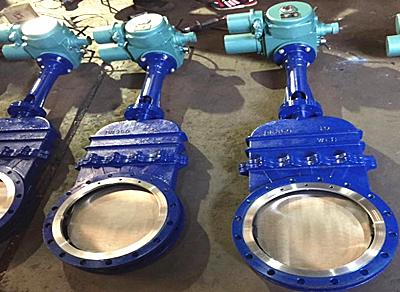

電動刀型閘閥Z973F、Z973H圖

配有多回轉式電動裝置，使閥板作上下直線運動，并可實現遠程控制閥門的打開或關閉。

通徑范圍：DN50~DN500，使用溫度 ≤100℃，廣泛應用于排水、供熱、電站、化工、食品、造紙、制藥、煤碳、采礦等工程。


電動刀型閘閥主要性能參數


型號 PN 工作壓力 / MPa 適用溫度 / ℃ 適用介質
Z973F-6C 6 0.6 ≤ 100 灰渣等
Z973H-6C
Z973F-10C 10 1
Z973H-10C
Z973F-16C 16 1.6
Z973H-16C

電動刀型閘閥零件材料


型號 材料
閥體 閘板 密封面 閥桿 填料
Z973F-6C 碳素鋼 鉻鎳鈦不銹鋼 氟塑料 鉻不銹鋼 石棉
Z973H-6C 鑲或噴焊鐵基合金
Z973F-10C 氟塑料
Z973H-10C 鑲或噴焊鐵基合金
Z973F-16C 氟塑料
Z973H-16C 鑲或噴焊鐵基合金


電動刀型閘閥外形及結構尺寸(PN6)及結構尺寸 (mm)

DN L D1 D2 z×ød H 電裝型號 重量 / kg
50 50 90 110 4×ø12 370 DZ10 52
65 50 110 130 4×ø12 460 DZ10 53
80 50 125 150 4×ø16 590 DZ10 55
100 50 145 170 4×ø16 780 DZ10 57
150 60 200 225 8×ø16 980 DZ10 71
200 60 255 280 8×ø16 1053 DZ15 81
250 70 310 335 12×ø16 1060 DZ20 100
300 80 362 395 12×ø20 1230 DZ20 123
350 90 412 445 12×ø20 1250 DZ30 148
400 100 462 498 16×ø20 1770 DZ30 158
450 120 518 550 16×ø20 1920 DZ45 225
500 130 568 600 16×ø20 2010 DZ45 240

電動刀型閘閥外形及結構尺寸(PN10)及結構尺寸 (mm)

DN L D1 D2 z×ød H 電裝型號 重量 / kg
50 50 100 125 4×ø16 370 DZ10 54
65 50 120 145 4×ø16 460 DZ10 60
80 50 135 160 4×ø16 590 DZ10 62
100 50 155 180 8×ø16 780 DZ10 66
150 60 210 240 8×ø20 980 DZ15 84
200 60 265 295 8×ø20 1053 DZ20 106
250 70 320 350 12×ø20 1060 DZ20 120
300 80 368 400 12×ø20 1230 DZ30 220
350 90 428 460 16×ø20 1250 DZ30 230
400 100 482 515 16×ø22 1770 DZ45 300

電動刀型閘閥外形及結構尺寸(PN16)及結構尺寸 (mm)

DN L D1 D2 z×ød H 電裝型號 重量 / kg
50 50 100 125 4×ø16 370 DZ10 65
65 50 120 145 4×ø16 460 DZ10 68
80 50 135 160 8×ø16 590 DZ10 74
100 50 155 180 8×ø16 780 DZ10 77
150 60 210 240 8×ø20 980 DZ15 96
200 60 265 295 12×ø20 1053 DZ20 114
250 70 320 355 12×ø22 1060 DZ20 135
300 80 375 410 12×ø22 1230 DZ30 230

更多關于電動刀型閘閥技術問題歡迎咨詢本公司。
