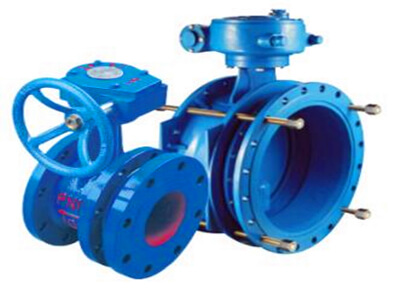

SD341X 伸縮法蘭蝶閥

產品簡介
SD341X伸縮法蘭蝶閥和管道伸縮器兩種功能為一體,即能起到節流作用,又能解決溫差所產生的內力的消除,即起到伸縮作用,本閥設計新穎,結構獨特,體積小,重量輕。SD341X伸縮法蘭蝶閥
訂購熱線:13250886677
產品介紹

 SD341X 伸縮法蘭蝶閥產品概述


SD341X 伸縮法蘭蝶閥和管道伸縮器兩種功能為一體,即能起到節流作用,又能解決溫差所產生的內力的消除,即起到伸縮作用 , 本閥設計新穎,結構獨特 , 體積小,重量輕。操作輕便省力,啟閉迅速 , 密封部位能調節和更換,密封性能可靠,流阻小,節能 , 適用溫度≤ 80℃,電力、給排水等作調節流量和截流介質的作用,具有補償管道熱脹冷縮的功能。

SD341X 伸縮法蘭蝶閥技術參數:


使用材質:球墨鑄鐵、碳鋼
尺寸范圍:DN50mm ~ DN1400mm
壓力等級:1.0MPa ~ 1.6MPa
溫度范圍:-10℃~ 80℃
適用介質:清水、污水

SD341X 伸縮法蘭蝶閥主要零部件材料


No. 零件名稱 材料



1 閥體 球鐵、碳鋼
2 蝶板 球鐵、碳鋼、不銹鋼
3 閥軸 不銹鋼
4 密封圈 丁腈橡膠
5 填料 柔性石墨

SD341X 伸縮法蘭蝶閥外形結構


伸縮法蘭蝶閥外形結構圖

SD341X 伸縮法蘭蝶閥主要外形連接尺寸(單位:mm)





DN D D1 D2 B L L最大 L最小 H1 H2
50 165 125 99 14 158 178 168 80 155
65 185 145 118 14 164 184 174 80 155
80 200 160 132 16 168 188 178 97 173
100 220 180 156 19 220 260 220 110 220
125 250 210 184 19 220 265 225 125 255
150 285 240 211 19 240 280 240 143 258
200 340 295 266 20 260 280 240 170 310
250 395 350 319 22 270 290 250 200 355
300 445 400 370 25 280 300 260 225 300
350 505 460 429 25 330 355 305 253 422
400 565 515 480 25 340 365 315 284 486
450 615 565 530 26 360 385 335 308 497
500 670 620 582 27 360 385 335 335 560
600 780 725 682 30 400 430 370 390 715
700 895 840 794 33 500 540 460 483 782
800 1015 950 901 35 520 560 480 543 882
900 1115 1050 1001 38 550 590 510 606 925
1000 1230 1160 1112 40 610 650 550 655 1000
1200 1455 1380 1328 45 590 640 540 778 1087
1400 1675 1590 1530 46 720 770 670 912 1350
