閘閥
Z41H鑄鋼閘閥
產品簡介
1、結構緊湊、設計合理、閥門剛性好、通道流暢,流量系數小2、密封面采用不銹鋼和硬質合金,使用壽命長3、密封副配對先進合理,閘板和閥座的密封面采用不同硬度的司太立(Stellite)鈷基
訂購熱線：13250886677
產品介紹
Z41H鑄鋼閘閥閘閥用途
廣泛適用于石油化工,火力發電廠等油品、水蒸氣管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置Z41H鑄鋼閘閥產品概述
高中壓法蘭連接的閘閥適用于公稱壓力PN1.6~16.0MPa,工作溫度≤-29℃~550℃的石油、化工、水力、火力電站各種系統的管路上,切斷或接通管路介質.適用介質為:水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等.
Z41H鑄鋼閘閥執行標準
設計規范:GB/T 12234
結構長度:GB/T 12221
連接法蘭:JB/T 79
試驗與檢驗:JB/T 9092
壓力-溫度:GB/T 9131
產品標識:GB/T 12220
Z41H鑄鋼閘閥產品特點
1、結構緊湊、設計合理、閥門剛性好、通道流暢,流量系數小2、密封面采用不銹鋼和硬質合金,使用壽命長
3、采用柔性石墨填料、密封可靠,操作輕便靈活
4、驅動方式為手動、氣動、電動、齒輪傳動
5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式Z41H鑄鋼閘閥結構特點
1、選材考究,符合國內外相關標準,材料的全面質量高.
2、符合國內外先進標準的要求,密封可靠、性能優良、造型美觀.
3、密封副配對先進合理,閘板和閥座的密封面采用不同硬度的司太立(Stellite)鈷基硬質合金堆焊而成,密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長.
4、閥桿經調質及表面氮化處理,有良好的抗腐蝕性、抗擦傷性和耐磨性.
5、采用楔式彈性閘板結構,中大口徑設置推力軸承,磨擦力小,并配有撞擊手輪,啟閉輕松自如.
6、可采用各種配管法蘭標準及法蘭密封面形式,滿足各種工程需要及用戶要求.

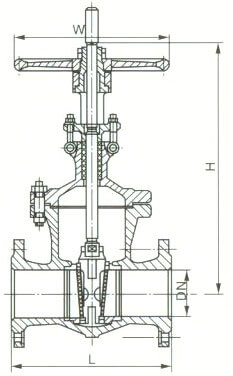

外形結構
Z41H鑄鋼閘閥性能規范
| 型號 |
公稱壓力 (MPa) |
實驗壓力 | 工作溫度(℃) | 適用介質 | ||
| 強度水（MPa） | 密封（水）空氣（MPa） | 低壓密封空氣（MPa） | ||||
|
ZAH-16C Z41W-16P(R) |
1.6 | 2.4 | 1.8 | 0.6 | ≤200 | 硝酸類 |
| Z41W-25P(R) | 2.5 | 3.8 | 2.8 | 0.6 | ≤200 | 醋酸類 |
| Z41W-40P(R) | 4.0 | 6.0 | 4.4 | 0.6 | ≤200 | 硝酸類 |
| Z41W-60P(R) | 6.4 | 9.6 | 7.0 | 0.6 | ≤200 | 醋酸類 |
Z41H鑄鋼閘閥主要零件材質
| 零件名稱 |
ZG1Cr18Ni9Ti 304 CF8 |
ZG00Cr18Ni10 304L CF3 |
ZG1Cr18Ni12Mo2Ti 316 CF8M |
ZG00Cr17Ni14Mo2 316L CF3M |
| 閥體/閥蓋 | 0Cr18Ni9 | 00Cr18Ni10 | 0Cr18Ni9Mo2 | 00Cr18Ni10Mo2 |
| 閘板 | 0Cr18Ni9 | 00Cr18Ni10 | 0Cr18Ni9Mo2 | 00Cr18Ni10Mo2 |
| 閥桿 | 0Cr18Ni9 | 00Cr18Ni10 | 0Cr18Ni9Mo2 | 00Cr18Ni10Mo2 |
| 閥桿螺母 | 鋁青銅 | |||
| 填料 | PTFE編織 | PTFE編織 | PTFE編織 | PTFE編織 |
| 墊片 | 304+PTFE | 304L+PTFE | 316+PTFE | 316L+PTFE |
| 壓蓋 | 0Cr18Ni9 | 00Cr18Ni10 | 0Cr18Ni9Mo2 | 00Cr18Ni10Mo2 |
| 螺栓 | 不銹鋼 | |||
| 螺母 | 不銹鋼 | |||
| 手輪 | 球墨鑄鐵、鑄鋼 | |||
訂貨須知：
一、①Z41H鑄鋼閘閥產品名稱與型號
②Z41H鑄鋼閘閥口徑
③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定Z41H鑄鋼閘閥型號，請按Z41H鑄鋼閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
