蝶閥閥門的扭矩計算方法及扭矩對照表

時間: 2020-05-02 18:51:05 瀏覽次數：
如何計算蝶閥的扭矩。 1-600LB閥桿扭矩計算 （1）閥桿總力矩 MF =MQF + MFT。 （2）球與閥座的摩擦力矩 MQF MQC=MQF1+ MQF2 MQF1 閥座對球預緊力產生的摩擦力矩 MQF1=0.3925（D2JH D2MN）*(1+COS)*qM*fM*
如何計算蝶閥的扭矩。

1″-600LB閥桿扭矩計算

（1）閥桿總力矩 MF =MQF + MFT。

（2）球與閥座的摩擦力矩 MQF MQC=MQF1+ MQF2 MQF1 閥座對球預緊力產生的摩擦力矩 MQF1=0.3925（D2JH –D2MN）*(1+COSθ)*qM*fM*R MQF2 介質工作壓力產生的摩擦力矩 MQF2 =π*P* fM*R（D2JH-0.5 D2MN-0.5 D2MW）(1+COSθ)/8COSθ。

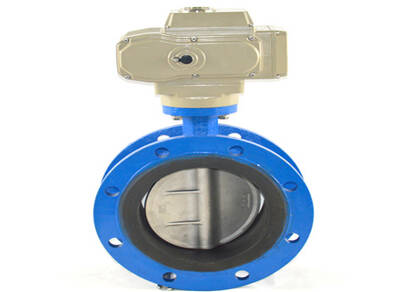

蝶閥閥門的扭矩計算方法及扭矩對照表

（3）填料與桿間摩擦力矩 MFT MFT=0.5*FT*dF FT=ψ*dF*bT*P計算結果: MFL=5840 Nmm 計算結果: MF=78075 Nmm。

蝶閥閥門扭矩計算具體是：二分之一門口徑（D）的平方×3.14得出閥板的面積（A），再乘以所承壓力（P）(即閥門工作壓力)得出軸所承受的靜壓力，乘以磨擦系數(查表，一般鋼鐵的磨擦系數取0.1，鋼對橡膠的磨擦系數取0.15)，乘以軸徑（d）除以1000即得閥門的扭矩數，單位為牛米（N.m），電動裝置和氣動執行器參考安全值取閥門扭矩的1.5倍。


蝶閥扭矩表： 單位：NM
蝶閥規格 蝶閥標準閥板、最高壓差
DN 6bar 10bar 200LBF/IN² 13bar 285LBF/IN² 25bar
50 14 14 15 15 15 15
65 14 14 17 17 20 20
80 19 19 22 22 40 40
100 33 33 34 34 50 50
125 46 46 48 48 70 70
150 72 72 73 73 95 95
200 245 145 155 155 220 220
250 230 230 236 236 320 320
300 320 320 330 330 421 421
350 560 570 720 790
400 770 850 1000 1180
450 1210 1220 1380 1520
500 1420 1430 1780 1930
600 2820 2830 3530 3670
700 4860 4970
750 5230 5280
800 6500 6600
900 7620 8010
1000 8540 10810     .
1100 9760 15110
1200 13700 21200

表中所述蝶閥扭矩都是用于水和其他非潤滑介質中的開和關扭矩、對于非潤滑或者干燥氣體介質使用乘以1.15進行計算、對于潤滑介質并且潔凈，非腐朽介質使用場合乘以0.85。如果選擇蝶閥操作裝置的時候乘以上表對應扭矩的1.25倍。
